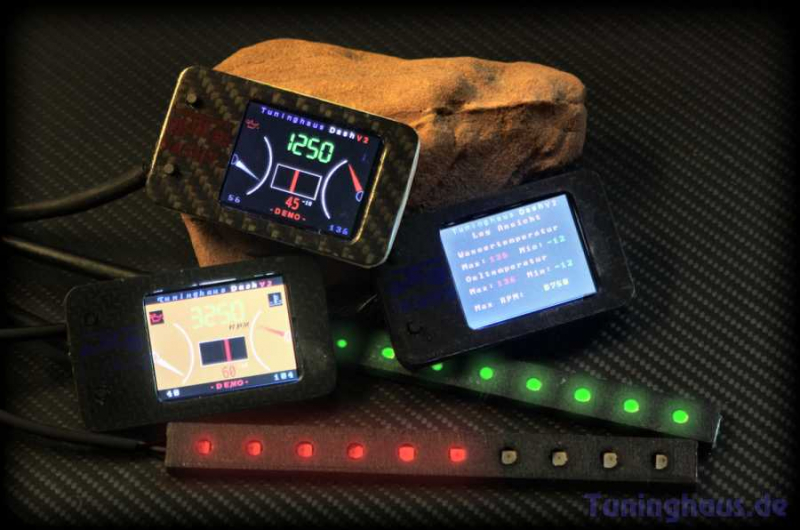

SmartDash-X, Instrument-Cluster

Tuninghaus SmartDash-X
Ein  'All-In-One' Instrument und noch viel mehr!
Zukunftssicher durch Update-Funktion per Internet.

Ein smartes analog-digitales Kombi-Instrument mit zusätzlichen nützlichen Features aus der Tuninghaus SmartDash Familie.
Auf kleinstem Raum finden hier bis zu 4 Instrumente und weitere Funktionen Platz.

Die vier wichtigsten Motor-Anzeigen wurden platzsparend in einer Einheit kombiniert:
- Öldruck (Balken/digital)

- Öltemperatur (Analog/Digital)

- Wassertemperatur (Analog/Digital)

- Drehzahl (Digital)

Zusätzlich werden weitere optionale Funktionen zugefügt, die das Erkennen von Grenzwerten während der Fahrt erleichtern und sogar automatische Reaktionen auf die gemessenen Werte ermöglichen:
- Farbige Warnlampe (LED)
- Sequentielle Schaltlampe (Drehzahlwarner 10-stufig)
- Akkustischer Warner (Lautstarker Summer)
- Schaltstufe für externe Lasten (Zusatzlüfter etc.)

Farblich getrennte Anzeigen ermöglichen sofortiges Erfassen etwaiger Gefahren, ohne den Blick von der Straße nehmen zu müssen.
Dabei wurde auch hier die smarte Version der wertenden 3-stufigen Anzeige gewählt.

Bei Annäherung an den jeweiligen Grenzwert ändert zuerst die analoge/digitale Anzeige die Farbe und bei Erreichen des Grenzwertes wird die komplette Anzeige farblich hervorgehoben.
Die im Lauf der Fahrt gemessenen Minimum- und Maximum-Werte werden gespeichert und auf dem Display angezeigt.
Dadurch lassen sich schnell Zustände und Schwachpunkte wichtiger Komponenten erkennen.
Somit wird deren Behebung und spätere Überwachung leichter möglich und das ohne ständig 4 Instrumente gleichzeitig im Auge behalten zu müssen.

Optional können noch ein sehr helles Warnlicht und ein lauter Warnton-Geber, sowie alternativ eine Last-Schaltstufe für externe Verbraucher an die Instrumente der Tuninghaus SmartDash-X Serie angeschlossen werden.
Damit wird der Nutzen des Gerätes nochmals vergrößert, denn bei Erreichen der Grenzwerte kann jetzt auch automatisch reagiert werden, ohne dass der Fahrer sich um etwaig nötige Aktionen kümmern muss.
Ein Beispiel hierfür ist die Ansteuerung eines Zusatzlüfters bei Erreichen der voreingestellten Grenztemperatur und das Abschalten bei deren Unterschreitung.

Um dieses Instrument auch möglichst homogen in vorhandene Instrumentierungen einfügen zu können, wurde auf Individualität besonderer Wert gelegt.
So können folgene Parameter vom Benutzer ausgewählt werden:
- Display (Farbe und Helligkeit)
- Schrift (Form und Farbe)
- Anzeigeelemente (Farbe)
- Warnstufen
- Shift-Light (Bereiche, Farbe)
- Schaltpunkt (externer Verbraucher)

Das Tuninghaus SmartDash-X wird mit einem kompakten Basis-Gehäuse ausgeliefert.

Die geringe Größe von 61mm x 40mm x 28mm erlaubt den Einbau auch an bisher für diese Zwecke ungeeigneten Stellen im Fahrzeug.

Das extrem flache externe Display ist mit seinen Gehäuseabmessungen von 80mm x 46mm x 10mm besonders kompakt ausgefallen.
Dadurch wird selbst eine Montage auf dem Amaturenbrett oder der versteckte Einbau (z.B. Oldtimer) möglich, ohne die Warnfunktionen und Reaktionen darauf zu verlieren.
Zusätzlich werden teilweise auch fahrzeugspezifische Blenden als Option angeboten um den Einbau im Fahrzeug zu vereinfachen.

SmartDash-X Set bestehend aus:
- SmartDash-X mit 60mm Farbdisplay
- Öltemperatur-Geber
- Wassertemperatur-Geber
- Kabelsatz
- Kalibrierte Geber


Optional:
- Öldruck-Geber
- Externe sequentielle Schaltlampe (10-stufig)
- Warnlicht (RGB-LED)
- Warnton-Geber
- Last-Schalter (externe Verbraucher)
- Kabelsatz für VDO Sensoren
- Sensor-Adapterplatte (Ölfilter)
- Sensoradapter Wasser (Schlauch)
